JHF型高粘換熱混合器
產品特性
JHF型靜態混合器與其他型號的靜態混合器不同，它是用管子制作內部單元，所以不僅能提高各種高粘度介質的傳熱分系數，而且能在放大以后仍然保持高的比體積傳熱面積，從而確保了高的比體積傳熱速度。對于粘度高于3千厘泊的高粘度介質，JHF型的傳熱分系數可達200-400W/m2℃，與普通的列管式換熱器相比提高4-5倍。用于高粘度介質的加熱、冷卻、熱量回收等過程。JHF型的另一個突出優點是，整個換熱器的每個同一截面處溫度分布均勻。它不僅依靠流體從管殼壁到管殼中心的雙向流動。使物料溫度變得均勻，而且從內部進行均勻加熱（或冷卻）。JHF型的這個優點使它用作聚合反應器時，基本上能消除由于溫度分布不均勻造成的聚合不均勻，有利于提高聚合物的質量，對于減少能耗、提高轉化率大有好處。
常用規格
可以根據工藝條件和工藝要求設計并制造傳熱面積100m
2以上的JHF型靜態混合器，下表給出的是常用的小型JHF型靜態混合器， 與其他型號不同它以傳熱面積的數值表示其規格。
|
型 號 |
JHF-1.4 |
JHF-3 |
JHF-6 |
JHF-14 |
|
傳熱體積m2 |
1.4 |
3 |
6 |
14 |
|
設備體積m3 |
0.022 |
0.047 |
0.094 |
0.22 |
|
高粘度介質 接管 |
DG40或DG50 |
DG50或DG70 |
DG70或DG80 |
DG80或DG100 |
|
冷卻（或加熱）介質接管 |
G3/4" |
G1" |
G11/4" |
G11/2" |
|
設備長度M |
2.6 |
3.3 |
4.3 |
5.6 |
|
處理量kg/h |
160-2000 |
280-3200 |
450-4900 |
820-8600 |
|
適用介質粘度CP |
102-107 |
102-107 |
102-107 |
102-107 |

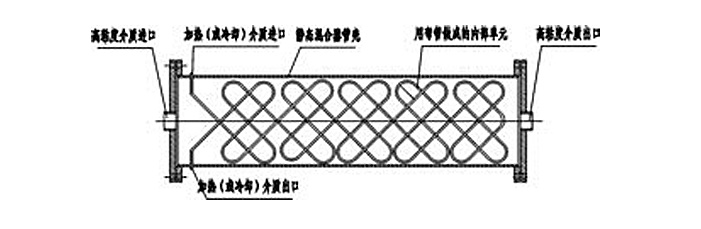

結構示意圖
應用舉例
JHF型靜態混合器的工業用途可以分為兩類：第一類是用于高粘度介質的換熱過程，第二類是用作聚合反應器。
食品工業中油脂的加熱和冷卻、合纖和塑料工業中熔融樹脂的加熱和冷卻、聚合物溶液的加熱和冷卻、日化工業中化妝品的加熱和冷卻、粘結劑的加熱和冷卻、石油工業中渣油的加熱和冷卻、重油的加熱和冷卻、原油的加熱和冷卻、熔融瀝青的加熱和冷卻、工業中乳化的加熱和冷卻等等都屬于第一類的工業用途。
用作聚苯乙烯的聚合反應器、用于苯乙烯丙烯腈共聚物的生產裝置、用于丙烯腈丁二烯苯乙烯腈共聚物的生產裝置、用作聚酰胺6的聚合反應器等等都屬于第二類的工業用途。
訂貨須知
靜態混合器使其發揮應有的優良性能，正確設計和選型是關鍵鍵。靜態混合器的設計是一項專業性很強、針對性很強的工作，一般情況下我們免費為客戶進行設計，也希望用戶盡可能詳細地提供有關情況。用戶難提供的設計條件，我們也會(huì )調用數據庫，盡力協助解決。有關情況包括以下幾方面：
1、準備用于什么過程？能告知有關的工藝情況。
2、所涉及流體的名稱和流量？
3、操作溫度和操作壓力？
4、所涉及流體在操作溫度和操作壓力下的各種物化數據，包括密度、粘度、界面張力、導熱系數等。
5、平衡關系、反應動力學數據等，（或者告知有關的小試驗情況和目前的生產情況）。
6、有關的液體是用高位槽還是用泵來輸送？高位槽離靜態混合器的高度？泵的壓頭（輸出壓力）是多少？
7、有關的氣體是用風機還是用壓縮機來輸送？風機或壓縮機的壓頭（輸出壓力）是多少？
8、靜態混合器允許的壓力降？
9、希望靜態混合物器達到的工藝要求？如用于混合，要求混合的均勻程度？如用于萃取，要求達到的萃取率為多少？
說明：（1）上文中6、7、8條有時要由設計者來決定，即用戶需要根據設計結果來選泵或風機。
（2）對于混合的均勻程度如用戶提不出指標，一般按不均勻程度系數a×x1/2≤1%來設計。
